機種説明 : 標準タイプ(小型)



適用型式

M 15AS-15 〜 M 50AS-20



特長

現在のラインに接続でき、設置スペースを大きく取らない



用途

冷却水循環系の水処理
井水の砂除去
20m3/Hr迄の小規模用水処理として威力を発揮いたします。

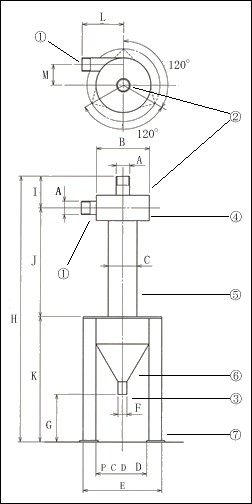

部品名

[1] インレット : 流入口
[2] アウトレット : 流出口
[3] ドレン
[4] 上部整流室
[5] 内筒
[6] 貯留タンク
[7] スタンド


寸法表

　 A B C D E F G H I J K L M
M15A 15A 80A 40A 81 131 15A 150 555 66 220 280 70 33.7
M20A 20A 100A 50A 108 158 20A 150 630 70 250 310 90 43.6
M25A 25A 125A 65A 130 194 20A 150 730 80 300 350 100 52.9
M32A 32A 150A 80A 157 221 20A 150 840 100 350 390 130 61.3
M40A 40A 150A 80A 157 221 20A 150 840 100 350 390 130 58.3
M50A 50A 200A 125A 210 271 20A 150 990 120 410 460 150 78
