機種説明 : 標準タイプ(大型)



適用形式

M 65AS 〜 M 80AS-25
M 100AS 〜 M200AS-50
M 250AS 〜 M300AS-65



特徴

　1台で500m3/Hr迄の処理能力を有し他の固液分離装置の追随を許さないメリットがあります。
　工場内を循環使用している工水の前処理や、大規模沈殿槽の代わりに小さな装置で大きな効果があります。



用途

(1)　上下水道の前処理
(2)　井戸水の砂除去
(3)　スプリンクラーノズルの閉塞防止
(4)　冷却水ノズルの目詰まり防止
(5)　河川水の前処理
(6)　循環水浮遊ｽｹｰﾙ除去
(7)　フィルター装置の前処理
(8)　泥水処理
(9)　洗車廃水の処理　　　等

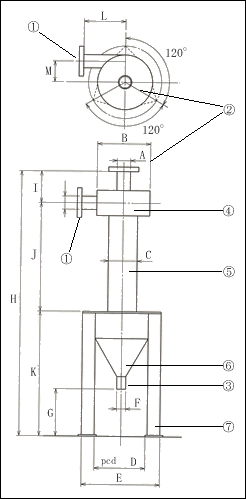

部品名

[1] インレット : 流入口
[2] アウトレット : 流出口
[3] ドレン
[4] 上部整流室
[5] 内筒
[6] 貯留タンク
[7] スタンド


寸法表

　 A B C D E F G H I J K L M
M65A 65A 200A 125A 210 274 25A 150 1010 130 430 450 150 70
M80A 80A 250A 150A 263 327 25A 150 1145 155 500 490 200 89
M100A 100A 300A 200A 315 395 50A 200 1520 200 700 620 250 102
M125A 125A 400A 250A 400 480 50A 200 1710 210 800 700 300 133
M150A 150A 450A 300A 453 533 50A 200 1850 225 875 750 330 146
M200A 200A 500A 350A 504 584 50A 200 2180 250 1150 780 350 145
M250A 250A 600A 400A 605 705 65A 300 2410 295 1175 940 400 171
M300A 300A 650A 450A 660 760 65A 300 2765 350 1325 1090 450 171
